Точка доступа AP5130DN
AP5130DN - это экономичная точка доступа 802.11ac, которая обеспечивает скорость до 1,75 Гбит/с. Точка доступа обладает богатыми возможностями и применяется в сценариях с высокой плотностью, включая корпоративные офисы, аэропорты и вокзалы, цифровые поезда и стадионы с оказанием услуг повсеместного доступа.
• 3×3 MIMO (три пространственных потока)
• Максимальная скорость: 1,75 Гбит/с
• Внешняя антенна
• 20 дБм

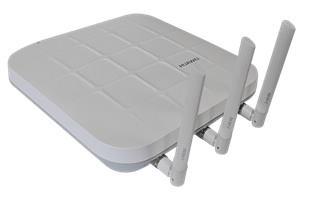

Внешний вид
Интерфейсы
1. Интерфейс консоли.
2. GE1: интерфейс 10/100/1000M, который подключается к проводной сети Ethernet.
3. GE0/PoE: интерфейс 10/100/1000M, который подключается к проводной сети Ethernet и поддерживает питание PoE.
4. Интерфейс входного питания: 12 В DC.
5. Защитный слот: для подсоединения замка безопасности и защиты AP от кражи.
6. Кнопка сброса: для восстановления заводских настроек нажмите и удерживайте кнопку более 3 с.
Индикаторы
| Режим | Цвет | Статус | Описание |
|---|---|---|---|
| Режим по умолчанию после включения питания | Зеленый | Постоянно горит | Точка доступа (AP) уже включена, но программное обеспечение ещё не запущено. |
| Запуск программного обеспечения | Зеленый | Горит постоянно после одного мигания | После перезапуска системы и начала выгрузки программного обеспечения, индикатор мигнет один раз зеленым светом. До окончания выгрузки ПО индикатор горит зеленым. |
| Рабочий режим | Зеленый | Мигает раз в две секунды (0,5 Гц) | 1. Система работает правильно, Ethernet-соединение установлено, STA связаны с точкой доступа. 2. Система входит в Uboot CLI. |
| Мигает раз в пять секунд (0,2 Гц) | Система работает правильно, Ethernet-соединение установлено, STA не подключены к точке доступа. Система находится в состоянии низкого энергопотребления (передача данных не осуществляется, функция EEE вступает в силу). | ||
| Авария | Зеленый | Мигает раз в 0,25 секунды (4 Гц) | 1. Обновление системы. 2. После выгрузки и запуска программного обеспечения AP, работающая в режиме Fit AP, переходит в режим регистрации, но еще не прошла регистрацию на AC. 3. AP не удается пройти регистрацию (канал CAPWAP разъединяется). |
| Неисправность | Красный | Постоянно горит | Возникла неисправность, влияющая на предоставление услуг. Неисправность не может быть устранена автоматически, необходимо устранение вручную (например, в случае ошибки при обнаружении DRAM или сбое загрузки системного ПО). |
| Мигает раз в 0,25 секунды (4 Гц) | Возникла неисправность, влияющая на предоставление услуг. Неисправность не может быть устранена автоматически, необходимо устранение вручную (например, в случае ошибки интерфейса Ethernet типа PHY, или ошибки определения радиоинтерфейса, вызванной ошибкой интерфейса PCI-e или микросхемы базовых частот). |
Высоконадежный беспроводной доступ
- Соответствие стандарту IEEE 802.11a/b/g/n/ac
- Поддержка 3x3 MIMO и предоставление максимальной скорости 1,75 Гбит/с.
- Поддержка объединения двух интерфейсов Ethernet.
- Поддержка стандарта WMM (Wi-Fi Multimedia) и преобразования приоритета на радиоинтерфейсе и проводном интерфейсе.
- Поддержка проверки целостности проводного канала.
- Поддержка распределения нагрузки.
- Поддержка роуминга без прерывания обслуживания в режиме Fit AP.
- Поддержка двухканального резервирования AC и горячего резервирования VRRP в режиме Fit AP.
- Поддержка технологии формирования луча (Beamforming 11n).
- Применение новейшей микросхемы 802.11ac для повышения производительности и расширения зоны покрытия.
Комплексное управление доступом пользователей
- Поддержка списков управления доступом (ACL) и управления доступом пользователей на основе политик групп пользователей.
- Предоставление многоуровневого управления полосой пропускания для каждого пользователя.
- Поддержка политик изоляции пользователей.
- Поддержка единой аутентификации на AC в режиме Fit AP.
- Определение типа устройства по уникальному идентификатору организации (OUI), извлеченному из MAC-адреса, данным агента пользователя (UA), содержащимся в пакете HTTP, а также опциям DHCP в режиме Fit AP.
- Сервер RADIUS реализует передачу пакетов, функции безопасности и политики QoS в зависимости от типа устройства, передаваемого в пакетах аутентификации и учета RADIUS в режиме Fit AP.
Высокий уровень безопасности
- Аутентификация открытой системы
- Аутентификация/шифрование WEP
- Аутентификация и шифрование WPA/WPA2-PSK
- Аутентификация и шифрование WPA/WPA2-802.1x
- Шифрование TKIP и CCMP для WPA/WPA2/WPA-WPA2: CCMP использует 128-битный алгоритм AES для шифрования данных и обеспечения высокого уровня безопасности.
- Аутентификация и шифрование WAPI
- Поддержка беспроводной системы обнаружения вторжений (WIDS) и беспроводной системы предотвращения вторжений (WIPS), включая обнаружение вредоносных устройств и контрмеры, обнаружение атак и динамический черный список, черный и белый списки STA/AP.
Гибкая организация сети и адаптируемость к условиям окружающей среды
- Возможность гибкой организации сети, подходящей к различным вариантам применения. Смешанная сеть и WDS поддерживаются только в режиме Fit AP.
- Высокая адаптируемость к условиям окружающей среды. Автоматический выбор точкой доступа скорости передачи, канала и мощности передачи для адаптации к среде с различными радиоканалами и предотвращения помех в реальном времени.
- Настройка распределения полосы пропускания в зависимости от количества пользователей и окружающей среды для улучшения работы пользователей.
- Поддержка антенной системы MIMO и подключение к внешним двухдиапазонным антеннам (2,4 ГГц и 5 ГГц). Возможность гибкой настройки напрвления антенны.
- Идентификация источников помех типа "радионяня", устройств Bluetooth, микроволновых печей, беспроводных телефонов, ZigBees, игровых устройств и беспроводных аудио и видео устройств в диапазонах 2,4 ГГц и 5 ГГц, а также локализация источников помех и отображение спектра с помощью eSight.
Удобство управления и технического обслуживания устройств
- Автоматическое подключение к сети и загрузка конфигурации, и поддержка PnP (Plug-and-Play) в режиме Fit AP.
- Групповое обновление.
- Мониторинг в режиме реального времени посредством системы сетевого управления (NMS) для удобства удаленного конфигурирования и быстрой локализации неисправностей.
- Поддержка протокола обнаружения сетевых устройств на канальном уровне (LLDP) для автоматического обнаружения линии и получения схемы топологии сети.
Функции WLAN
- Соответствие стандартам IEEE 802.11a/b/g/n/ac и сертификация Wi-Fi Alliance.
- Максимальная скорость: 1,75 Гбит/с.
- Максимальный коэффициент объединения (MRC)
- Обнаружение методом максимального правдоподобия (MLD)
- Агрегирование блоков данных, включая A-MPDU (Tx/Rx) и A-MSDU (только Rx)
- Динамический выбор частот 802.11 (DFS)
- Короткий защитный интервал в режимах 20 МГц, 40 МГц и 80 МГц
- Преобразование приоритета и планирование пакетов на базе профиля WMM для осуществления обработки и передачи данных на базе приоритета
- Автоматическая и ручная коррекция скорости (по умолчанию автоматическая коррекция скорости)
- Управление каналом WLAN и коррекция скорости канала
- Автоматический поиск каналов и устранение помех
- Скрытие идентификатора беспроводной сети (SSID)
- Технология поддержки сигнала (SST)
- Незапланированный переход в режим экономии энергии (U-APSD)
- Контроль и предоставление точек беспроводного доступа (CAPWAP) в режиме Fit AP
- Автоматическое подключение к сети в режиме Fit AP
- Беспроводная распределительная система (WDS) в режиме Fit AP
- Поддержка смешанной сети в режиме Fit AP
Сетевые функции
- Соответствие стандарту IEEE 802.3u
- Автоматическое согласование скорости и дуплексного режима, а также автоматическое переключение между интерфейсом, зависящим от передающей среды (MDI), и режимом интерфейса MDI с перекрещиванием (MDI-X)
- Назначение сетей VLAN на основе SSID
- Соединительная линия VLAN на восходящих интерфейсах Ethernet
- 4094 идентификаторов VLAN (1-4094) и максимум 16 виртуальных AP (VAP) для каждого канала
- Канал управления AP в тегированном и нетегированном режиме
- Клиент DHCP, получающий IP-адреса через DHCP
- Передача данных по туннелю и прямая передача данных
- Изоляция STA в одной VLAN
- Списки управления доступом (ACL)
- Протокол канального уровня (LLDP)
- Непрерывная передача услуг при разъединении канала CAPWAP в режиме Fit AP
- Унифицированная аутентификации на AC в режиме Fit AP
- Двухканальное резервирование AC в режиме Fit AP
- Режим Native IPv6
- Двойной стек IPv4/IPv6
- Портал IPv6
- IPv6 SAVI
- IPv4/IPv6 ACL
Функции QoS
- Преобразование приоритета и планирование пакетов на базе профиля WMM для осуществления обработки и передачи данных на базе приоритета
- Управление параметром WMM для каждого канала
- Энергосбережение WMM
- Назначение приоритетов для пакетов восходящего направления и назначение приоритетов на основе потоков для пакетов нисходящего направления
- Преобразование очередей и диспетчеризация
- Ограничение полосы пропускания для определенных пользователей
- Адаптивное распределение полосы пропускания (система выполняет динамическую регулировку полосы пропускания в зависимости от количества пользователей и окружающей радиосреды для удобства работы пользователей)
- Планирование эфирного времени
- Планирование очередей
Функции безопасности
- Аутентификация открытой системы
- Аутентификация/шифрование WEP
- Аутентификация и шифрование WPA/WPA2-PSK
- Аутентификация и шифрование WPA/WPA2-802.1x
- Аутентификация и шифрование WAPI
- Поддержка беспроводной системы обнаружения вторжений (WIDS) и беспроводной системы предотвращения вторжений (WIPS), включая обнаружение вредоносных устройств и контрмеры, обнаружение атак и динамический черный список, черный и белый списки STA/AP.
Функции техобслуживания
- Унифицированное управление и техобслуживание на AC в режиме Fit AP
- Автоматическое подключение к сети и загрузка конфигурации, и поддержка PnP (Plug-and-Play) в режиме Fit AP
- Развертывание WDS без конфигурации в режиме Fit AP
- Развертывание смешанных сетей без конфигурации в режиме Fit AP
- Групповое обновление
- Локальное управление AP через последовательный интерфейс или Telnet
- Мониторинг конфигурации в реальном времени и быстрая локализация неисправностей с использованием NMS
- Аварийная сигнализация статуса системы
BYOD
- Определение типа устройства по уникальному идентификатору организации (OUI), извлеченному из MAC-адреса.
- Определение типа устройства по данным агента пользователя (UA), содержащимся в пакете HTTP.
- Определение типа устройства по опциям DHCP.
- Сервер RADIUS реализует передачу пакетов, функции безопасности и политики QoS в зависимости от типа устройства, передаваемого в пакетах аутентификации и учета RADIUS.
Локализация
- Локализация тегов, выпущенных AeroScout или Ekahau.
- Локализация терминалов Wi-Fi.
Спектральный анализ
- Идентификация источников помех типа "радионяня", устройств Bluetooth, микроволновых печей, беспроводных телефонов, ZigBees, игровых устройств и беспроводных аудио и видео устройств в диапазонах 2,4 ГГц и 5 ГГц.
- Локализация и спектральный анализ на источниках помех с помощью eSight.
Спецификации
| Параметр | Описание | |
|---|---|---|
| Технические характеристики | Габаритные размеры (В х Ш х Г) | 220 мм x 220 мм x 53 мм |
| Масса | 1 кг | |
| Память системы | 128 МБ DDR2 Флэш-память 32 МБ | |
| Характеристики электропитания | Входное напряжение | DC 12 В±10% Питание POE: -48 В DC Функция PoE соответствует стандарту IEEE 802.3af и 802.3at |
| Максимальная потребляемая мощность | 13 Вт Примечание: Уровень максимальной потребляемой мощности зависит от местных законов и правил. | |
| Параметры окружающей среды | Температура эксплуатации | -10˚C ~ +50˚C |
| Температура хранения | -40˚C ~ +70˚C | |
| Влажность | 5% ~ 95% (без конденсации) | |
| Класс защиты от влаги | IP41 | |
| Высота над уровнем моря | –60 м ~ 4000 м | |
Радиочастотные характеристики
| Параметр | Описание | ||||
|---|---|---|---|---|---|
| Тип антенны | Внешняя антенна | ||||
| Усиление антенны | 2,4 ГГц: 2,5 дБи 5 ГГц: 4 дБи | ||||
| Максимальное количество одновременных пользователей | ≤ 256 | ||||
| Максимальная мощность передачи | 20 дБм Вы можете настроить мощность передачи от максимальной до 20 дБм с шагом 1 дБм. Примечание: Фактическая мощность передачи зависит от местных законов и правил. | ||||
| Максимальное количество неперекрывающихся каналов | 2,4 ГГц 802.11b/g 20 МГц: 3 802.11n 20 МГц: 3 40 МГц: 1 |
5 ГГц 802.11a 20 МГц: 5 802.11n 20 МГц: 5 40 МГц: 2 802.11ac 20 МГц: 5 40 МГц: 2 80 МГц: 1 | |||
| ПРИМЕЧАНИЕ: Количество неперекрывающихся каналов отличается в разных странах. Более подробная информация приведена в "Статус соответствия кодов стран и каналов" | |||||
| Скорость канала | 802.11b: 1; 2; 5,5 и 11 Мбит/с | ||||
| 802.11a/g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с | |||||
| 802.11n (2,4 ГГц и 5 ГГц): 6,5 ~ 600 Мбит/с 802.11ac (5 ГГц): 6,5 ~ 1300 Мбит/с | |||||
| Чувствительность приема | 2,4 ГГц 802.11b (CCK) -96 дБм @ 1 Мбит/с -91 дБм @ 2 Мбит/с -92 дБм @ 5,5 Мбит/с -88 дБм @ 11 Мбит/с |
2,4 ГГц 802.11g (не HT20) -91 дБм @ 6 Мбит/с -90 дБм @ 9 Мбит/с -89 дБм @ 12 Мбит/с -86 дБм @ 18 Мбит/с -83 дБм @ 24 Мбит/с -80 дБм @ 36 Мбит/с -76 дБм @ 48 Мбит/с -74 дБм @ 54 Мбит/с |
2,4 ГГц 802.11n (HT20) -91 дБм @ MCS0 -88 дБм @ MCS1 -86 дБм @ MCS2 -81 дБм @ MCS3 -78 дБм @ MCS4 -74 дБм @ MCS5 -72 дБм @ MCS6 -71 дБм @ MCS7 -89 дБм @ MCS8 -88 дБм @ MCS9 -86 дБм @ MCS10 -82 дБм @ MCS11 -79 дБм @ MCS12 -74 дБм @ MCS13 -73 дБм @ MCS14 -71 дБм @ MCS15 |
2,4 ГГц 802.11n (HT40) -88 дБм @ MCS0 -85 дБм @ MCS1 -83 дБм @ MCS2 -78 дБм @ MCS3 -75 дБм @ MCS4 -71 дБм @ MCS5 -70 дБм @ MCS6 -68 дБм @ MCS7 -88 дБм @ MCS8 -85 дБм @ MCS9 -82 дБм @ MCS10 -79 дБм @ MCS11 -76 дБм @ MCS12 -71 дБм @ MCS13 -70 дБм @ MCS14 -68 дБм @ MCS15 | |
| 5 ГГц 802.11a (не HT20) -89 дБм @ 6 Мбит/с -88 дБм @ 9 Мбит/с -86 дБм @ 12 Мбит/с -83 дБм @ 18 Мбит/с -80 дБм @ 24 Мбит/с -77 дБм @ 36 Мбит/с -73 дБм @ 48 Мбит/с -71 дБм @ 54 Мбит/с |
5 ГГц 802.11n (HT20) -90 дБм @ MCS0 -85 дБм @ MCS1 -84 дБм @ MCS2 -78 дБм @ MCS3 -75 дБм @ MCS4 -71 дБм @ MCS5 -70 дБм @ MCS6 -68 дБм @ MCS7 -88 дБм @ MCS8 -88 дБм @ MCS9 -85 дБм @ MCS10 -82 дБм @ MCS11 -79 дБм @ MCS12 -74 дБм @ MCS13 -73 дБм @ MCS14 -71 дБм @ MCS15 |
5 ГГц 802.11n (HT40) -85 дБм @ MCS0 -82 дБм @ MCS1 -79 дБм @ MCS2 -75 дБм @ MCS3 -72 дБм @ MCS4 -68 дБм @ MCS5 -66 дБм @ MCS6 -64 дБм @ MCS7 -87 дБм @ MCS8 -84 дБм @ MCS9 -81 дБм @ MCS10 -79 дБм @ MCS11 -76 дБм @ MCS12 -71 дБм @ MCS13 -70 дБм @ MCS14 -68 дБм @ MCS15 | |||
| 5 ГГц 802.11ac (VTH20) –88 дБм @ MCS0NSS1 –85 дБм @ MCS1NSS1 –83 дБм @ MCS2NSS1 –79 дБм @ MCS3NSS1 –76 дБм @ MCS4NSS1 –72 дБм @ MCS5NSS1 –71 дБм @ MCS6NSS1 –70 дБм @ MCS7NSS1 –65 дБм @ MCS8NSS1 |
5 ГГц 802.11ac (VTH40) –85 дБм @ MCS0NSS1 –83 дБм @ MCS1NSS1 –78 дБм @ MCS2NSS1 –77 дБм @ MCS3NSS1 –73 дБм @ MCS4NSS1 –69 дБм @ MCS5NSS1 –68 дБм @ MCS6NSS1 –67 дБм @ MCS7NSS1 –66 дБм @ MCS8NSS1 –60 дБм @ MCS9NSS1 |
5 ГГц 802.11ac (VTH80) –82 дБм @ MCS0NSS1 –79 дБм @ MCS1NSS1 –77 дБм @ MCS2NSS1 –74 дБм @ MCS3NSS1 –73 дБм @ MCS4NSS1 –66 дБм @ MCS5NSS1 –65 дБм @ MCS6NSS1 –64 дБм @ MCS7NSS1 –59 дБм @ MCS8NSS1 –57 дБм @ MCS9NSS1 | |||
AP5130DN предназначена для предоставления беспроводного доступа 802.11n/ac в небольших зданиях с простой архитектурой, большой плотностью пользователей и высокими требованиями к емкости, например, для малых и средних предприятий и филиалов. AP5130DN поддерживает гибкое развертывание и рабочие режимы Fit AP и мостового соединения.
AP5130DN может выполнять функции Fat AP или Fit AP и быстро переключаться между рабочими режимами исходя из сетевого плана.
Если беспроводная сеть имеет небольшую емкость, клиентам необходимо купить только устройства AP и настроить их для работы в режиме Fat AP. При расширении в сети появляются десятки или сотни точек доступа. Чтобы упростить управление сетью, клиентам рекомендуется приобрести контроллеры беспроводного доступа (AC) для централизованного управления AP и настроить точки доступа в качестве Fit AP.

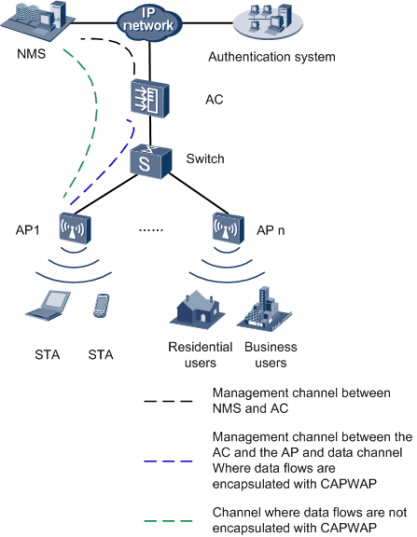

Схема организации сети с Fit AP (режим AP):
В данной сети AP работает в качестве Fit AP, которая предоставляет только функции передачи данных. AC отвечает за доступ пользователей, переход AP в режим онлайн, управление AP, аутентификацию, маршрутизацию, безопасность и QoS.

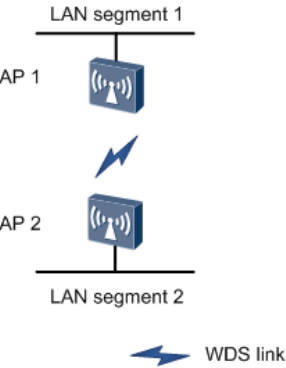

Схема организации сети с Fit AP (режим WDS: соединение точка - точка):

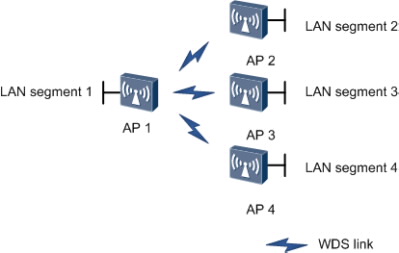

Схема организации сети с Fit AP (режим WDS: соединение точка - группа точек):
В данном случае AP реализует соединение двух или более LAN, независимо проводных или беспроводных, по беспроводным каналам для создания сети, в которой пользователи смогут обмениваться данными. В режиме WDS AP поддерживает как двухточечную, так и многоточечную схему организации сети. AP может выполнять функции мостового соединения и функции доступа в частотных диапазонах 5 ГГц и 2,4 ГГц.

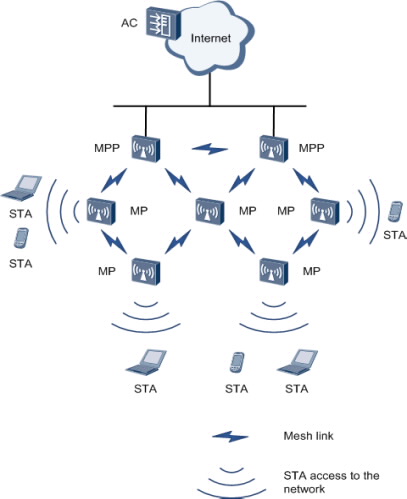

Схема организации смешанной сети с Fit AP
В этом случае AP выполняют функции узловых точек (MP), необходимых для создания беспроводной смешанной сети (WMN) с возможностью автоматического конфигурирования и самовосстановления. AP, выполняющие функции шлюза, могут работать в качестве узловых точек портала (MPP), посредством которых WMN будет предоставлять доступ к сети Интернет. Доступ терминалов к WMN осуществляется через подключение к AP. WMN использует специализированные протоколы узловой маршрутизации, чтобы гарантировать высокое качество передачи и более соответствовать сценариям, требующим высокой пропускной способности и стабильности при подключении к Интернету.

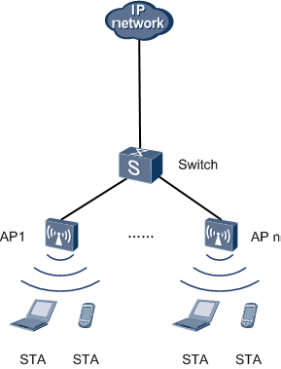

Схема организации сети с FAT AP
В показанной сети устройство работает в качестве Fat AP для реализации таких функций, как доступ пользователей, аутентификация, безопасность данных, передача услуг и QoS.
