Простая структура, слияние нескольких систем

Радиоблоки фильтрации BBU3900 и CDMA (CRFU) устанавливаются в статив BTS3901A. BTS3901A поддерживает различные системы путем использования одного статива, ресурсов передачи, системы управления сетью. Кроме того, BTS3901A поддерживает плавный переход от системы CDMA к системе долгосрочного совершенствования (LTE) FDD с конвергенцией систем CDMA и LTE FDD.

Выдающаяся производительность, низкая стоимость

CRFU поддерживает до восьми операторов с максимальной выходной мощностью 100 Вт. Выдающаяся производительность CRFU позволяет обеспечить широкое покрытие и высокую пропускную способность, эффективно уменьшая количество требуемых узлов.

BTS3901A характеризуется высокой чувствительностью приемника и поддерживает удаленные и точные запросы значений VSWR (коэффициент стоячей волны напряжения) с точностью 1,4 ± 0.2 на M2000. Это значительно уменьшает затраты на приборы, устройства, людские ресурсы, строительство сети и обслуживание. Кроме того, значительно сокращается длительность постройки сети. После развертывания BTS3901A конкурентоспособность операторов значительно возрастает.

С развитием услуг передачи данных Huawei разработала решение CBSS7.0 для удовлетворения растущих потребностей абонентов в услугах высокоскоростной передачи данных.

Huawei CBSS7.0 поддерживает EV-DO Rev. B посредством обновления программного обеспечения плат обработки каналов.

Скорость скачивания и скорость загрузки на трех несущих достигает 14,7 Мбит/с и 5,4 Мбит/с соответственно с технологией связывания различных несущих EV-DO Rev. B.

Таким образом, Huawei CBSS7.0 поддерживает более высокую пиковую скорость и имеет обратную совместимость с текущими версиями EV-DO Rev. A. Поэтому это лучший выбор для операторов CDMA на будущее.

Экологичная базовая станция, низкое энергопотребление и экономия энергии

BTS3901A значительно увеличивает эффективность PA более чем на 40% и сокращает энергопотребление всей системы BTS за счет передовой технологии DPD и технологии Догерти на радиочастотных блоках.
Это значительно снижает капитальные вложения на энергию, энергетическое оборудование, резервные аккумуляторы, кондиционеры воздуха и теплообменники.

Плавная эволюция с ориентацией на будущее

Решение BTS3901A построено на единой платформе, поддерживает совместный режим и смежное размещение стативов с модулями различных беспроводных систем. Оно удовлетворяет требованиям развития до уровня беспроводной сети, а также помогает операторам быстро развернуть новые радиоузлы.
Оба РЧ-блока и BBU3900 поддерживают системы CDMA и LTE FDD. Это обеспечивает плавный переход к новым технологическим платформам и открывает дорогу для инвестиций, ориентированных на будущее.

Надежная синхронизация

BTS3901A принимает синхросигналы с различных источников, например со спутниковой платы GPS/GLONASS, RGPS и источника на базе IEEE 1588 V2.
Примечания по режимам синхронизации, поддерживаемым BTS3901A:

Спутниковая плата GPS/GLONASS: BTS3901A предоставляет порт для ввода синхросигналов.

Источник RGPS: BTS3901A предоставляет порт RGPS для приема синхросигналов.

Источник на базе IEEE 1588 V2: BTS3901A в сетевом режиме FE принимает синхросигналы после настройки канала IPCLK и требуемого источника.

Гибкий сетевой режим

Сетевые режимы BTS относятся к сетевым режимам между BTS и BSC. Сетевые режимы BTS включают сетевой режим "звезда", сетевой режим "цепь" и сетевой режим "дерево".
1. Звезда
Являясь наиболее часто используемым сетевым режимом, режим "звезда" используется в густонаселенных районах. На Figure 1-2 представлен сетевой режим "звезда".

Сетевой режим "звезда"

Преимущества:

- BTS подключены непосредственно к BSC, тем самым упрощая сетевое взаимодействия и облегчая техническое обслуживание и расширение мощностей.
Данные передаются непосредственно между BTS и BSC, обеспечивая повышение надежности связи.

Недостатки:
По сравнению с другими сетевыми режимам режим "звезда" требует больше ресурсов для передачи.

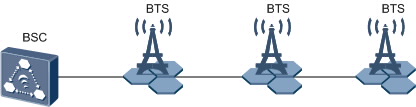

2. Режим "цепь"

Сетевой режим "цепь" используется в малонаселенных районах, например, в районах вдоль автомобильных и железных дорог. На
Figure 1-3 представлен сетевой режим "цепь".

Сетевой режим "цепь"

Преимущества:
Сокращение затрат на передачу ресурсов, построение сети и аренду каналов передачи.

Недостатки:
- Данные передаются через большое количество узлов, что ухудшает надежность.
- Сбои в BTS верхнего уровня могут повлиять на функционирование BTS нижнего уровня.
- Количество уровней каскадирования не может превышать трех.

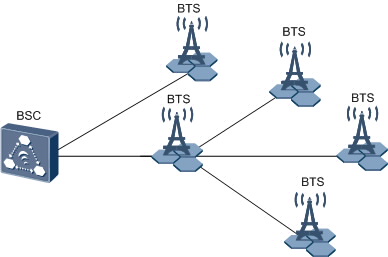

3. Сетевой режим "дерево"
Сетевой режим "дерево" применяется в районах со сложными сетевыми структурами и схемой распределения абонентов/узлов (например, в районах, где абоненты распределены по территории). На
Figure 1-4 показан сетевой режим "дерево".

Сетевой режим "дерево"

Преимущества:
Сокращение затрат на передачу ресурсов, построение сети и аренду каналов передачи.

Недостатки:
- Данные передаются через большое количество узлов, что ухудшает надежность; трудности при построении и обслуживании.
- Сбои в BTS верхнего уровня могут повлиять на функционирование BTS нижнего уровня.
- Расширение емкости может потребовать перестроения сети.
- Количество уровней дерева не может превышать трех.

Пункт	Характеристики
Рабочая полоса частот	Класс полосы		Диапазон RX				Диапазон TX
	Класс полосы 0 (800 МГц)		824-849 МГц				869~894 МГц
	Класс полосы 1 (1900 МГц)		1850-1910 МГц				1930-1990 МГц
	Класс полосы 6 (2 ГГц)		1920-1980 МГц				2110-2170 МГц
	Класс полосы 14 (US PCS 1,9 ГГц)		1850-1915 МГц				1930-1995 МГц
	Класс полосы 15 (AWS)		1710-1755 МГц				2110-2155 МГц
Поддерживаемая несущая	CRFU поддерживает до восьми несущих.
TX и RX	Класс полосы		Чувствительность RX (дБм)				Мощность TX
	Класс полосы 0 (800 МГц)		-130 дБм				100 Вт
	Класс полосы 1 (1900 МГц)		-127 дБм				80 Вт
	Класс полосы 6 (2 ГГц)		-127 дБм				80 Вт
	Класс полосы 14 (US PCS 1,9 ГГц)		-127 дБм				80 Вт
	Класс полосы 15 (AWS)		-127 дБм				80 Вт
Порт передачи	Максимальная конфигурация				Описание
	CMPT (4E1) и два UTRP				До 20 каналов E1/T1 и один оптический порт FE
	CMPT (8E1) и два UTRP				До 24 каналов E1/T1
	CMPT (8E1) не поддерживает режим передачи ATM и FE.
Внешний тактовый синхросигнал	GPS/GLONASS, RGPS и источник синхросигналов на базе IEEE 1588 V2
Габариты (Ш х Г х В)	1725 мм x 762,5 мм x 800 мм (67,91 д. x 30,02 д. x 31,5 д.)
Вес	Полностью сконфигурированный статив: ≤ 393 кг (778,37 ф)
Входная мощность	120 В перем. тока двойной провод под током: 90 В перем. тока/180 В перем. тока - 135 В перем. тока - 270 В перем. тока 120 В 3 фазы, звезда: 105 В перем. тока/176 В перем. тока - 150 В перем. тока/260 В перем. тока 240 В перем. тока 3 фазы, треугольник: 90 В перем. тока/180 В перем. тока - 135 В перем. тока - 270 В перем. тока
	Выберите надлежащий режим ввода питания, основываясь на конфигурации блока распределения питания для статива.
Потребляемая мощность	Конфигурация	Класс полосы		Входное напряжение		Максимальное энергопотребление		Средняя потребляемая мощность
	S(1/1/1)	800 МГц		220 В перем. тока		655 Вт		432 Вт
	S(2/2/2)	800 МГц		220 В перем. тока		795 Вт		519 Вт
	S(3/3/3)	800 МГц		220 В перем. тока		994 Вт		658 Вт
	S(4/4/4)	800 МГц		220 В перем. тока		1153 Вт		764 Вт
	S(4/4/4)	1900 МГц		220 В перем. тока		1636 Вт		1141 Вт
	S(4/4/4)	AWS		110 В перем. тока		1205 Вт		788 Вт
	Значения потребляемой мощности, указанные выше, на BTS в типовой конфигурации. Эти значения не включают мощность, потребляемую оборудованием передачи и аккумуляторной батареей в процессе зарядки. Максимальная потребляемая мощность BTS отличается в зависимости от диапазонов и конфигурации.
Температура	Без учета солнечного излучения: от -40°C до +52°C (от -40°F до +125,6°F)
Относительная влажность	5% ~ 100%
Абсолютная влажность	1 г/м3 - 30 г/м3
Атмосферное давление	70 кПа ~ 106 кПа
Класс защиты	IP55
Окружение хранения данных	Соответствует стандартам хранения NEBS GR 63
Условия транспортировки	Условия транспортировки NEBS GR 63 Статив может транспортироваться с платами в соответствии со стандартом Huawei DKBA 4030.
Устойчивость в сейсмических районах	GR-63 Зона-4
Электромагнитная совместимость	FCC part 15, GR-1089

Характеристики надёжности

Характеристики защиты от перенапряжения
