eCNS300
Связь для использования на железнодорожных объектах
Решение eCNS300 позволяет объединить HLR, сервер MSC и MGW для предоставления GSM-R (железнодорожная связь), где максимальное количество абонентов зачастую не превышает 100 тысяч. В этом случае, необходимо совместное развертывание HLR, сервера MSC и MGW для удовлетворения требований железнодорожной связи.
Повышенная надёжность
HLR и сервер MSC поддерживают аппаратную платформу ATCA, которая обеспечивает высокую надежность функционирования отдельного NE. Кроме того, надежность системы повышает развертывание HLR, сервера MSC и MGW в одном стативе, так как сокращается количество оборудования и аппаратных ресурсов, используемых для передачи данных по сети.
Повышенная производительность
По сравнению с платформой CPCI (Peripheral Component Interconnect) высокопроизводительная аппаратная платформа ATCA, используемая HLR и сервером MSC, предоставляет улучшенные возможности обработки.
Удобное техническое обслуживание
Размещение основных сетевых элементов в одном стативе сокращает количество промежуточных узлов между ними и оборудованием в сети. Более того, решение eCNS300, предоставляя четыре модели развертывания NE, обеспечивает удобное управление и техобслуживание сети, а также позволяет сократить эксплуатационные расходы.
Обновление до стандарта LTE (Long Term Evolution)
Аппаратная платформа ATCA поддерживает обновление до стандарта четвертого поколения LTE. В будущем, для реализации LTE операторы смогут заменить аппаратный модуль и обновить программное обеспечение без дополнительных затрат.
Технические характеристики системы
| Характеристика | Параметр | Значение | Описание |
|---|---|---|---|
| Производительность системы | Максимальное количество абонентов (сервер VMSC) | 300 000 (0,025 Эрл/абонент) | - |
| Максимальное количество доступных BSC | 256 | - | |
| Надёжность | Доступность системы (А) | ≥ 99,999% | - |
| Средняя наработка на отказ (MTBF) | ≥ 100 000 часов | - | |
| Среднее время восстановления (MTTR) | ≤ 1 час (исключая подготовку) | - | |
| Время простоя системы | < 5 минут в год | - | |
| Время переключения двойного подключения | < 3 минут | - | |
| Производительность обработки протоколов | Поддерживаемые коды пунктов сигнализации | 14 бит и 24 бита | - |
| Максимальное количество источников сигнализации | 32 | - | |
| Максимальное количество пунктов назначения сигнализации | 800 для узкополосного канала, 1024 для широкополосного канала | - | |
| Максимальная полоса пропускания IP-сигнализации | 160 x 1000 Мбит/с | - | |
| Максимальное количество каналов SCTP | 20 992 | - | |
| Производительность анализа номеров | Максимальная длина анализируемого номера | 32 цифры | - |
| Максимальное количество префиксов вызовов | 200 000 | - | |
| Максимальное количество кодов глобальных заголовков (GT) | 60 000 | - | |
| Максимальная емкость трансляции GT в одном звене MTP 64 кбит/с | 60 GTT/с | - |
Физические характеристики статива
| Параметр | Значение |
|---|---|
| Модель статива | N68E-22 |
| Размеры (высота x ширина x глубина) | 2200 мм × 600 мм × 800 мм |
| Вес | < 300 кг |
| Несущая способность пола в автозале | > 300 кг/м2 |
| Доступная высота | 46U (1U = 44,45 мм) |
Характеристики источника питания
| Параметр | Значение | |
|---|---|---|
| Рабочее напряжение (стандартная конфигурация) | Номинальное напряжение | –48 В/–60 В DC |
| Колебания напряжения | -72 В ~ -36 В DC | |
| Рабочий ток | ≤ 87,5 А | |
| DC на предохранитель | ≥ 60 A (один канал) | |
Четыре модели развертывания NE
В настоящее время решение eCNS300 предоставляет четыре модели развертывания NE:
| Модель развертывания NE | Описание |
|---|---|
| Два статива (сервер MSC, HLR и MGW) | Сервер MSC и HLR размещаются в одном стативе, и каждый занимает отдельный подстатив. Примечание Один статив (вмещающий HLR, сервер MSC и MGW) поддерживает до 300 тысяч абонентов и 120 каналов CSD. Таким образом, он может удовлетворить большинство требований к работе железнодорожной связи. |
| Один статив (сервер MSC, HLR и MGW) | Сервер MSC, HLR и MGW размещаются в одном стативе. |
| Два статива (сервер MSC и MGW) | Сервер MSC и MGW размещаются в разных стативах. Примечание Каждый NE независимо размещается в стативе. |
| Один статив (сервер MSC и MGW) | Сервер MSC и MGW размещаются в одном стативе, и сервер MSC занимает один подстатив. Примечание Каждый NE независимо размещается в стативе. |

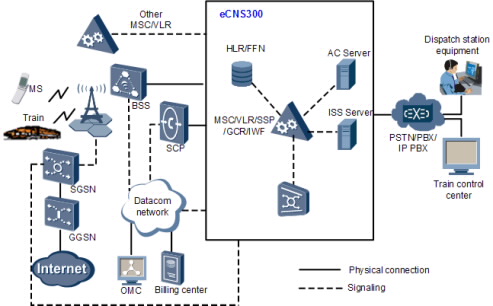

Стандартная топология сети
Стандартная топология сети
Решение eCNS300 поддерживает стандарты CAMEL4 (Специализированные приложения для расширенной логики мобильной связи) и CAMEL3, а также имеет функциональную совместимость с предыдущими версиями CAMEL2 и CAMEL1. Оно способно легко и быстро предоставлять различные услуги интеллектуальной сети (IN) после интеграции сети GSM-R с сетью TELLIN IN.
