SmartAX MA5669 - это ведущий в отрасли дистанционный блок (MDU), производства компании Huawei, который предоставляет широкополосные услуги в сети FTTB (оптоволокно до здания) и функцию POE в пассивной оптической сети (PON). MA5669 - это интегрированное устройство закрытого типа с одним восходящим портом GPON или GE, 2 каналами доступа GE (встроенным POE) на пользовательской стороне. MA5669 может функционировать в широком диапазоне температур, отличается низким энергопотреблением, беззвучной работой, высокой надежностью и может использоваться в сети WLAN backhaul. Устройство поддерживает настенный монтаж, монтаж на опоре, прокладку кабелей, и отвечает требованиям широкополосного развертывания точек доступа AP.

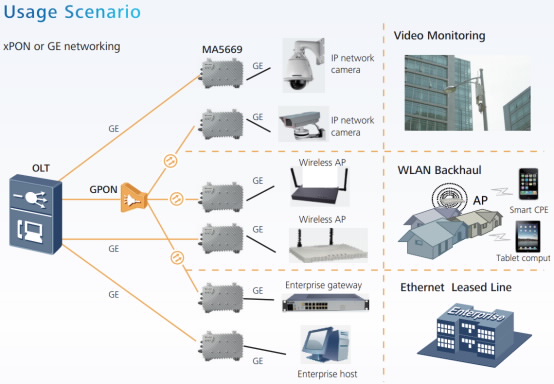

Блок MA5669 поддерживает функцию POE, поэтому его можно использовать в транспортной WLAN и системе видеонаблюдения. MA5669 подключается к терминалу оптических линий (OLT) через интерфейс GPON. В нисходящем направлении MA5669 с помощью кабеля 5-й категории подключается к AP или камере. Каскадное подключение кабелей питания POE обеспечивает высокую пропускную способность широкополосного доступа.
- Автоматическая настройка режимов GPON и GE: MA5669 предоставляет 1 порт восходящей связи при помощи оптических модулей SFP, что удовлетворяет требованиям различных сайтов.
- Реализация услуги PnP (Plug-and-play): MA5669 поддерживает дистанционное конфигурирование. После включения электропитания и регистрации MA5669 в сети автоматически создаются каналы управления и обслуживания. Локальное конфигурирование вручную не требуется.
- Высокая надежность: MA5669 поддерживает широкий диапазон рабочих температур от -40ºC до +55ºC и обладает молниезащитой 6 кВ.
- Применение в сети Wi-Fi и системе видеонаблюдения: MA5669 поддерживает функцию POE, что способствует снижению затрат и быстрому развертыванию услуг.
- Поддержка протоколов IEEE 802.3af (15.4 Вт) и IEEE802.3at (30 Вт) для каждого порта.
- Интеграция устройства, упрощенная установка, поддержка настенного монтажа и монтажа на опоре, прокладка кабелей.
| GPON
|
Соответствует ITU G.984
|
| 32 T-CONT
|
| 1000 портов GEM
|
| Широкополосная сеть
|
4096 VLAN с поддержкой QinQ и объединения VLAN в стек
|
| 4096 MAC-адресов с поддержкой VMAC
|
| 802.1p с поддержкой управления потока по PQ, WRR и ACL
|
| Многоадресная передача
|
IGMPv2 и IGMPv3
IGMP-прокси и отслеживание трафика IGMP
До 1024 конфигурируемых программ многоадресной передачи в системе
До 48 пользователей многоадресной передачи
До 16 одновременных программ многоадресной передачи на каждого пользователя
|
| Безопасность
|
PPPoE+ и DHCP option82
|
| Статическая и динамическая привязка МАС-адресов
|
| Защита от атак подменой МАС- и IP-адресов и фильтрация МАС- и IP-адресов
|
| Защита от атак DoS и брандмауэр
|
| Управление и техническое обслуживание
|
Поддержка SNMPv1, SNMPv2 и SNMPv3
|
| Поддержка Telnet и SSHv2
|
| Дистанционное и групповое развертывание
|
| Дистанционное обновление и мониторинг
|
| Габаритные размеры (В х Ш х Г)
|
307,8 мм x 222,5 мм x 148,1 мм
|
| Порты на стороне сети
|
MA5669 имеет 1 порт восходящего направления, который использует оптические модули SFP и автоматически настраивает различные режимы, включая GPON и GE. Порты восходящего направления конфигурируются следующим образом:
1 GPON
1 GE (оптический)
|
| Порты на стороне пользователя
|
2 GE (электрические) + 2 POE
2 GE (электрические)
|
| Температура эксплуатации
|
-40ºC ~ +55ºC; запуск при -25ºC
|
| Влажность
|
5% ~ 95% (без конденсации)
|
| Режим рассеяния тепла
|
Пассивное охлаждение без вентиляторов
|
| Молниезащита
|
6 кВ
|
| Электропитание
|
AC: 220 В/110 В
|
| Вес
|
3,7 кг
|
