SmartAX MA5633

SmartAX MA5633 в основном используется в пассивной оптической сети (PON) + распределенная сеть CMTS (D-CMTS) для MSO, которая подключается к коаксиальной кабельной распределенной сети с помощью РЧ-порта в восходящем направлении и подключается к OLT с помощью PON-порта в восходящем направлении. Такой сетевой режим поддерживает доступ в здание 1000 Mбит/с и доступ 100 Mбит/с к дому пользователя. Таким образом, сеть может предоставлять интегрированные услуги, включая видео и голосовые услуги, для которых необходима высокая пропускная способность. Сеть поддерживает традиционный доступ для домашних пользователей, а также новые услуги, такие как доступ к корпоративной VPN и обратную передачу в "горячих участках", обеспечивая тем самым выполнение различных сценариев MSO.


SmartAX-MA5633_banner

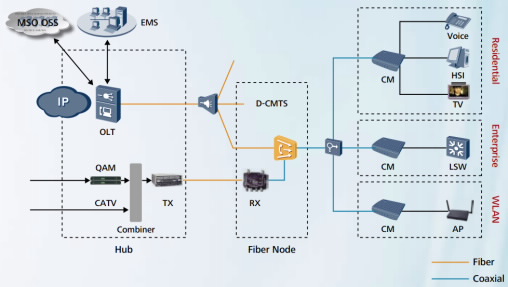

Данное решение включает распределенное CMTS-устройство MA5633, MA5600T (OLT), U2000 (система NMS) и ODN. Решение совместимо с DOCSIS OSS и CM живой сети.


OLT-устройство MA5600T

MA5600T устанавливается в автозал и предоставляет каналы данных.


Устройство поддерживает различные приложения, такие как FTTB, FTTH и FTTW.


Терминальное устройство CM

D-CMTS Huawei совместимо с DOCSIS 2.0/DOCSIS 3.0 и может подключаться к CM живой сети.


Система DOCSIS OSS

D-CMTS Huawei совместимо с DOCSIS 3.0 и может подключаться к системе DOCSIS OSS живой сети для гарантии того, что поток услуг останется неизменным.


Устройство D-CMTS MA5633

MA5633 устанавливается в узел ВОЛС для модуляции и смешивания сигналов данных, полученных сетью PON и видеосигналов, полученных от сети HFC, a также для передачи сигналов терминальным пользователям через коаксиальную кабельную сеть. В качестве восходящего порта устройство поддерживает GE/GPON/EPON. Устройство поддерживает различные средства, например средства доступа домашних пользователей, корпоративный доступ и покрытие в горячих точках.


NMS-система U2000

Мощная, разработанная компанией Huawei система U2000 позволяет MA5633:

Поддерживать развертывание в одном сайте и технологию "plug-and-play"


Автоматически получать управляющие параметры от U2000 (Настройки вступают в силу автоматически)


Поддерживать удаленный режим ввода ПО в действие


Осуществлять мониторинг и управление рабочими характеристиками с помощью услуг CMTS


Никаких изменений в сети HFC

  • Соответствует DOCSIS 2.0/DOCSIS 3.0.
  • Поддерживает режим GE/EPON/GPON в восходящем направлении для гибкого построения сети.
  • Соответствует DOCSIS CM живой сети для увеличения скорости предоставления услуг без замены терминалов.
  • Соответствует DOCSIS OSS живой сети, чтобы поток услуг остался прежним.
  • Предоставляет встроенный усилитель мощности (приобретается дополнительно). Эта функция гарантирует, что в сети HFC с покрытием узлов ВОЛС более чем 1000 домашних проходов, не потребуется вносить никакие изменения.


Более высокая пропускная способность и большее количество услуг

  • Предоставляет для домашних пользователей большее количество услуг, таких как Интернет-доступ, видео и услуги VOD.
  • Предоставляет услуги доступа к новой корпоративной сети VPN.
  • Предоставляет услугу транзитной передачи в горячей точке с использованием AP.
  • Предоставляет 16 каналов в нисходящем направлении с максимальной скоростью 800 Mбит/с и канал в восходящем направлении с максимальной скоростью 160 Mбит/с.
  • Развертывание выполняется в сети GPON с рекомендованным индексом разведения 1:4 и без перегрузки.


Высокий уровень интеграции

  • Поддержка двухпортового РЧ-ввода/вывода или 4-портового РЧ-ввода/вывода для прямого подключения к оптическому приемнику живой сети.
  • Поддержка различных вариантов установки, например, наружный статив, на стене, или с укладкой кабелей.
  • Поддержка локального источника питания 220 В AC или дистанционного источника питания 60 В AC и 60 В AC.
  • Передача питания отвечает требованиям EN 55022 Класса B электромагнитной совместимости (EMC).


Всестороннее качество услуг QoS

  • Предоставление возможностей обработки QoS, независимо от OLT для поддержки гибкого развертывания сетей GE/EPON/GPON в восходящем направлении.
  • Поддержка иерархических правил QoS с тем, чтобы множество услуг отдельного пользователя смогли разделить между собой полосу пропускания.


Высокоэффективная управляемость и удобство обслуживания

  • Если ни один из параметров не настроен, то поддерживается внутриполосное автоматическое управление конфигурационными файлами, выданными OLT для запуска автоматического управления каналом SNMP.
  • Поддержка развертывания на месте, технологии "plug-and-play", автономного развертывания, автоматического развертывания и группового обновления.
  • Поддержка удаленного режима ввода ПО в действие
  • Поддержка мониторинга рабочих характеристик сети и оптимизации, a также мониторинга пользователей.
  • Поддержка Flapping-статистики и диагностики прерываний CM.

SmartAX MA5633
Параметры Пункт Описание
Характеристики GPON Соответствие стандартам Стандарты ITU G.984
Режим и тип интерфейса Одиночный режим SC/PC (UPC)
Максимальная дальность передачи 20 км
Центральная длина волны Прием: 1490 нм
Передача: 1310 нм
Соответствие стандартам оптического модуля ITU-T G.984.2 CLASS B+
Функции защиты Безопасность пользователей Аутентификация BPI+ и аутентификация X.509 CM
Спуфинг анти MAC-адресов, флапинг анти MAC-адресов, анти IP-адресов Спуфинг, изоляция пользователей и проверка адреса источника (SAV)
Безопасность системы Защита от DoS-атак, защита от ICMP/IP-атак, фильтрация исходных маршрутов, фильтрация MAC-адресов, черный список брандмауэра, разрешенный/запрещенный сегмент IP-адресов и управление устранением перегрузки (OLC)
Другие характеристики VLAN 4000 VLAN
Ограничение полосы пропускания для услуги DOCSIS Максимальная скорость удержания, максимальная пиковая скорость, максимальный размер пакета и минимальная скорость удержания
Тип услуги DOCSIS Лучшие усилия, услуга опроса не в режиме реального времени, услуга опроса в режиме реального времени, непредусмотренная услуга предоставления и непредусмотренная услуга предоставления с механизмом обнаружения активности
Иерархический механизм QoS Иерархический механизм QoS строится на базе услуг и пользователей
DHCP-ретрансляция DHCP Option60
Маршрут Статические маршруты
Управление и техобслуживание SNMPv1, SNMPv2 и SNMPv3
Тактовая синхронизация Синхронизация сетевого времени

SmartAX MA5633
Параметры Пункт Описание
Общие параметры Размеры (В×Ш×Г) 400 мм×153 мм×275 мм
Вес 8,6 кг
Режим питания 220 В AC локальный источник питания, 60 В AC питание по кабельным трактам
Диапазон рабочего напряжения 60 В AC питание по ка
ельным трактам: вход 35~90 В
220 В AC локальный источник питания: вход 90~300 В
Мощность интегрированного устройства Без усилителя мощности: 39 Вт
С усилителем мощности: 93 Вт
Уровень IP-защиты IP65
Индикатор защиты от перенапряжения Порт источника питания: 6 кВ (в общем, и дифференциальном‎ режимах)
Сильный ток: 3 кА в дифференциальном режиме; 5 кА в общем режиме
Импульсный ток РЧ-порта: 3 кА
Температура эксплуатации -40℃~+55℃
EMC Class B
Режим установки В наружный статив, на стене, или с укладкой кабелей
Порты Восходящий порт GPON/EPON/GE
РЧ-порт Два варианта для входных и выходных сигналов CATV:
1. Два входных РЧ-порта и два выходных РЧ-порта
2. Четыре входных РЧ-порта и четыре выходных РЧ-порта
Входной РЧ-порт подключается к выходному РЧ-порту оптического приемника.
Выходной РЧ-порт подключается к CM.
Тип порта: T-тип (ANSI/SCTE 406-1998) и KS-тип (дополнительно)
Другие порты Один электрический порт GE, один последовательный порт ввода в эксплуатацию и один Ethernet-порт техобслуживания
Параметры CATV Диапазон частот канала Нисходящий канал: 87~1002 МГц
Восходящий канал: 5~65 МГц
Ширина канала Восходящий канал: 1,6 МГц, 3,2 МГц и 6,4 МГц
Нисходящий канал: 6 МГц (американский стандарт)/8 МГц (европейский стандарт)
Ширина частот одного канала Нисходящий канал: 50 Мбит/с
Восходящий канал: 40 Мбит/с
Режим модуляции Нисходящий канал: Модуляция QAM и 64/256 QAM/1024 QAM
Восходящий канал: Модуляция ATDMA/SCDMA и QPSK/16 QAM/64 QAM/256 QAM
Максимальная ширина полосы пропускания Нисходящий канал: 800 Мбит/с
Восходящий канал: 160 Мбит/с
Количество терминалов 256
Соответствие стандартам DOCSIS 2.0/DOCSIS 3.0
Евро DOCSIS 2.0/Евро DOCSIS 3.0
Уровень передачи Без усилителя мощности:
Уровень передачи отдельного канала: 107 дБ×мкВ
Уровень передачи 16 каналов: 92 дБ×мкВ
С усилителем мощности:
Уровень передачи отдельного канала: 126 дБ×мкВ
Уровень передачи 16 каналов: 111 дБ×мкВ
Затухание отражения >12 дБ (54~1002 МГц)
>10 дБ (870~1002 МГц)
Входной/выходной импеданс 75 Ом
Задержка <1 мс
Коэффициент усиления усилителя мощности (дополнительно) 20 дБ
Распределение нагрузки Распределение нагрузки на основе полосы пропускания потока услуг
Связывание каналов Связывание максимум 16 каналов в нисходящем направлении и 4 каналов в восходящем направлении
