华为WLAN网桥回传网络规划设计之视频监控

城市、油田、高速公路等监控点,由于地形、监控点比较分散,使用有线网络进行数据回传会产生很大的工程量,而WLAN无线网络回传很好的避免了这个问题,而由于回传一般距离较远,如何保证回传的质量就是很大的问题,良好的网络规划设计就可以保证回传的信号和带宽的质量。

WLAN网络规划流程:


需求收集

需求类型 说明
终端分布情况 了解终端所处区域大小,终端的大致分布情况
有线汇聚位置 了解有线侧(接入交换机或光纤)的位置,根AP需要连接有线接入网络
信号传播环境 了解区域内的主要阻挡物(高层建筑、山体、树木等),网桥的两端要避开明显的障碍物
终端类型 了解终端的类型,重点了解终端是否有WIFI功能
带宽需求 终端的带宽需求(一般都是考虑上行带宽)
供电方式 客户对供电方式是否有明确要求,现场有哪些供电设施和区域,是否可使用
可用频点 了解当地可用的5G信道有哪些
站点建设要求 室外站点建设是否有明确要求,比如客户不允许建设在小区楼顶,客户指定某些站点可以使用等

1.覆盖区域详细图纸(Google地图或室外图纸)是最基本的要求;


2.项目不同,场景和需求各不相同,以上几条是绝大部分项目的基本需求,如客户有其他特殊需求,需单独考虑;



工勘信息

针对不同场景和要求,综合考虑投入成本,可分为简单工勘和详细工勘。


简单工勘:项目场景简单或一些对方案要求还没有特别详细的售前项目


详细工勘:项目场景复杂或对方案要求较高的售后网规


工勘项 说明
观察终端周围建筑并拍照 选择部分典型的终端安装位置,观察终端附近是否有高楼或树木阻挡,并每隔60°在其四周顺时针拍照备案
观察有线汇聚点周围建筑并拍照 观察汇聚点周围是否有高楼、树木等障碍物,并每隔60°在其四周顺时针拍照备案

规划设计

各各项目场景和需求不同,网规方案和关注点可能会略有差异。从项目支撑经验来看,大部分网桥项目的方案制作都不复杂,主要是产品选型、回传链路、带宽、站点设计等4个环节的综合考虑。


产品选型

AP选型:


1.上行距离较远,需使用光口时,选择AP6610DN


2.只能本地交流供电时,选择AP6610DN


3.可以POE供电时,选择AP6510DN


回传链路设计:


1. 选择桥接方式:


2.选择回传天线:


选型原则 :


a)汇聚AP和末端AP都选用水平波瓣宽度≤15°的天线


b)回传距离≤2km时,都选用增益为18dBi的天线


c)回传距离介于(2km,3km]时,都选用增益为23dBi的天线


d)回传距离>3km时,都选用增益为28dBi的天线


选型原则 :


a)汇聚点AP所选天线的覆盖范围要能够涵盖所有末端AP的天线,一般建议选用水平波瓣宽度≥60°的天线


b)末端点AP选用水平波瓣宽度≤15°的天线


c)回传距离≤1km时,汇聚AP选用增益为11dBi的天线


d)回传距离>1km时,汇聚AP选用增益为16dBi的天线


e)点对多点传输时,末端AP都选用增益为18dBi的天线


带宽设计

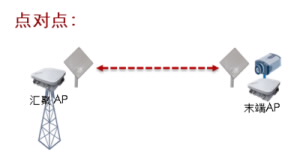

1.点对点传输


a)回传距离≤2km时,选用增益为18dBi的天线,可保证回传链路带宽无损耗


b)回传距离介于(2km,3km]时,选用增益为23dBi的天线,可保证回传链路带宽无损耗


c)回传距离>3km时,选用增益为28dBi的天线,可保证回传链路带宽无损耗


2.点对多点传输


a)回传距离≤1km时,最多点对6点传输,每个末端AP的有效带宽可达4Mbps


b)回传距离介于(1km,3km]时,建议最多点对3点传输,每个末端AP的有效带宽可达4Mbps


c)回传距离>3km时,不建议点对多点传输


布放设计

1.站点设计


a)汇聚点和中继点,中继点和末端点之间保证可视,不能有障碍物阻挡


b) 站点需要有可靠的电源


c)回传距离>3km时,选用增益为28dBi的天线,可保证回传链路带宽无损耗


2. 走线供电


a)AP到交换机的网线长度不超过90米


b)网线长度需要预留5米左右,以备后期调整


c)远离强电强磁


d) 提前与客户确认,避免因物业、美观等其他原因,客户不同意施工


3.天线布放


a)天线安装位置要保证汇聚点和末端点之间可视,保证菲涅尔区内无阻挡物


b)调整末端点AP的天线方位角,使其主瓣正对着汇聚点AP的天线


c)调整汇聚点AP的天线方位角,使其主瓣的覆盖范围涵盖所有末端点AP的天线


4.信道设计


a)规划前需跟客户确认当地可用信道;


b)避免同频干扰;

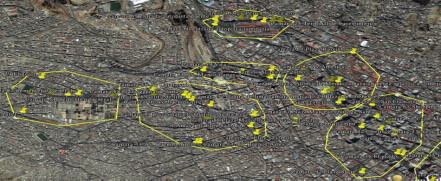

场景介绍:

设备选型:

1.考虑到现场可以提供交流电源,设备选择AP6610DN


2.点对点传输选用18dBi定向天线,点对多点传输选用11dBi定向天线


3.天线只是初步选型,后面还会根据站点间的回传距离、带宽设计等条件,适当作出调整


回传链路设计:

1.选择终端连接方式,设置末端AP:

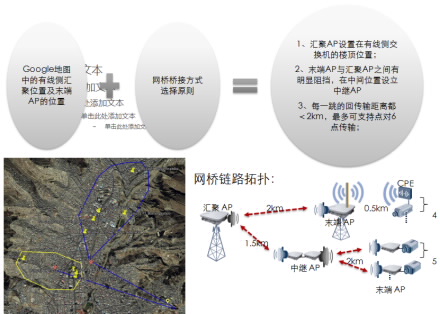

2.选择桥接方式,设置中继AP和汇聚AP:


3.选择回传天线,设置中继AP和汇聚AP:


带宽设计:

按照回传链路设计的三项原则完成的网桥设计,摄像头带宽可以满足2Mbps的要求。在一些特殊场景下,如果没有完全按照这些原则规划,则需要按照带宽设计方法计算终端带宽是否达标。


站点设计:

1.市区场景下,建议楼顶立抱杆,AP、天线固定于抱杆,避开高楼或山体


2.在楼顶取交流电供电


3.天线安装位置保证与中继点或末端点可视;末端点AP的天线要正对着汇聚点;汇聚点AP的天线的覆盖范围要涵盖所有末端点

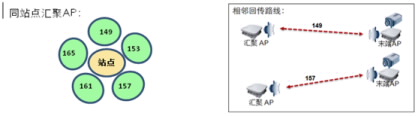

4.在同一站点的汇聚AP或相邻回传路线使用不重叠信道(149、153、157、161、165)
