华为WLAN室外网络规划设计

随着智能手机、PAD的越来越流行,人们在公共场所、户外环境的无线接入需求越来越强烈,随着而来的无线城市、无线街道接踵而来,而室外WLAN网络需要考虑的因素很多,因此室外WLAN网络规划设计就显得更加重要。

WLAN网络规划流程:


需求收集

需求类型 说明
覆盖区域 客户要求的重点覆盖区域、普通覆盖区域
场强要求 对覆盖区域内的信号场强要求,客户技术能力较强时可能会有要求
接入人数 客户计划在覆盖区域中,有多少人同时接入
带宽要求 客户主要规划的主要业务类型和对每个用户的带宽要求
配电方式 客户对供电方式是否有明确要求,现场有哪些供电设施和区域,是否可使用
交换机位置 WLAN上连到有线侧交换机的位置
站点建设要求 室外站点建设是否有明确要求,比如客户不允许建设在小区楼顶,客户指定某些站点可以使用等

1、覆盖区域详细图纸是最基本的要求


2、项目不同,场景和需求各不相同,以上几条是绝大部分项目的基本需求,如客户有其他特殊需求,需单独考虑


工勘信息

针对不同场景和要求,综合考虑投入成本,可分为简单工勘和详细工勘。


简单工勘:项目场景简单或一些对方案要求还没有特别详细的售前项目


详细工勘:项目场景复杂或对方案要求较高的售后网规


工勘项 说明
观察可做站点的主要建筑物及其高度 覆盖区域内或附近的高楼、路灯、铁塔等可以作为AP站点的主要建筑物,目测其高度
覆盖区域内信号传播环境 了解现场覆盖区域的大致轮廓,观察覆盖区域周围是否有高楼、树木等障碍物,有条件的话拍一些区域的照片以备后期使用或存档

规划设计

各项目场景和需求不同,网规方案和关注点可能会略有差异。从项目支撑经验来看,大部分室外项目的方案制作都不复杂,主要是产品选型、容量设计、布放设计等3个环节的综合考虑。


产品选型

AP选型:


1.上行距离较远,需使用光口时,选择AP6610DN


2.只能本地交流供电时,选择AP6610DN


3.可以POE供电时,选择AP6510DN


天线选型:


1.天线类型:


a)覆盖距离在300米内,覆盖区域为圆形或者方形且可在中央部署时,选用全向天线


b)覆盖距离在300米以上时,选用定向天线


c)长条型覆盖区域(如景区道路、街道、坑道等)时,选用定向天线


2.天线增益:


a)无明确带宽要求,覆盖距离< 300米时,典型选择增益为(11dBi ±3dBi)的天线


b)无明确带宽要求,覆盖距离≥ 300米时,典型选择增益为(18dBi ±3dBi)的天线


c)室外无阻挡环境,AP外接11dBi天线覆盖时,规划终端上行可按照: 笔记本:300米;手机:200米


d)网规计算,无论上下行,都要满足:信号场强-系统裕量>设备接收灵敏度; 系统裕量与信号传播环境有关,一般情况下可以按照10dB考虑


4.天线角度


容量设计

基本原则:AP单频覆盖支持接入20人,双频覆盖支持接入40人。此建议值适用客户无明确带宽要求场景。覆盖设计:


不同用户接入带宽下的最大接入用户数
序号 用户接入带宽 单频最大接入用户数 双频最大接入用户数
下行 上行
1 2 Mbps 1 Mbps 20 40
2 1 .5Mbps 512 Kbps 25 45
3 512 Kbps 512 Kbps 30 50

布放设计

1.站点选择


a)站点到覆盖区域之间要直接可见,不能有障碍物阻挡


b)站点附近避免强电强磁及其他信号的干扰


c)站点需要有可靠电源


2.供电走线


a)AP到交换机的网线长度不超过90米


b)网线长度需要预留5米左右,以备后期调整


c)远离强电强磁


d)提前与客户确认,避免因物业、美观等其他原因,客户不同意施工


3.天线布放


站点距覆盖目标区域较远时,可以适当增加天线高度或减小天线下倾角来实现


反之,覆盖较近区域需降低天线高度或增大天线下倾角

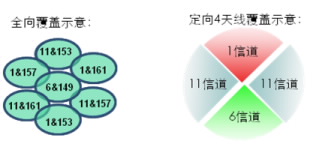

4.信道设计


a)在信道顺从表中查询当地可用信道,并跟当地客户确认


b)避免同频干扰:前后左右上下任何方向上不要使用同一个信道


场景介绍:

商业街/步行街等

商业街区的建筑结构,一般中间是道路,两侧是沿街店铺。店铺以1层居多,一般不超过2层。典型结构为窄长型单间,深度较深;店铺墙体一般以钢筋混凝土为主,屏蔽效应较强。


用户多以商铺经营者和顾客为主,密度不大,用户的WLAN主要以休闲为主,并发率一般,数据流量一般。WLAN建设主要以覆盖为主。


公园/广场等

休闲广场,公园,以及风景区等这类场景一般有较开阔公共活动场所,人员流动性强,单用户的流量和用户的并发率都较低。这类场景可以根据覆盖面积,站点选址,容量等因素在不同产品、天线形态灵活选择。


学校/住宅区等

对于室内的覆盖来说,室内覆盖系统仍然是进行室内覆盖的最佳选择,但是如果物主不允许在室内安装AP,则考虑使用室外AP加定向天线的方式覆盖室内。

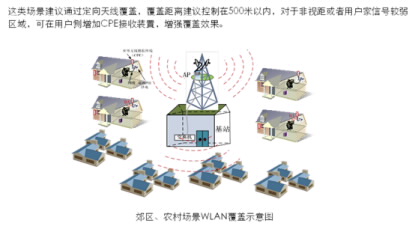

郊区/农村等

新农村,乡镇或郊区这类场景,一般来说场所空旷,建筑矮而整齐,比较有利于无线信号得传播。以信号覆盖为主兼顾容量。


场景类型 建筑特点 用户特点 建网特点 产品选型
商业街/ 步行街 建筑群集中,高低不等; 1、人员流动性强; 2、手机用户为主; 3、带宽要求不高; 1、注重覆盖面积; 2、带宽要求不高; 1、选用大角度天线增加覆盖范围; 2、沿街两边交错布放;
广场/公园/ 旅游景点 场所空旷 1、人员流动性强; 2、手机用户为主; 3、带宽要求不高; 1、注重覆盖面积; 2、带宽要求不高; 1、如中央区域可布放,选择全向天线; 2、中央区域不能布放,可选用定向天线,布放在周边高大建筑顶;
住宅小区/宿舍楼 建筑群较整齐 1、用户多在室内; 2、带宽要求较高; 3、终端类型较多; 1、注重覆盖深度; 2、注重网络质量; 3、带宽要求较高; 1、一般选用定向天线; 2、布放在相邻楼顶互相覆盖;
郊区/农村 场所空旷,建筑物较矮 1、用户多在室内; 2、带宽要求一般; 3、终端类型较多; 1、注重覆盖深度; 2、注重网络质量; 3、带宽要求一般; 1、一般选用全向天线; 2、布放在中央区域高处全向覆盖;
