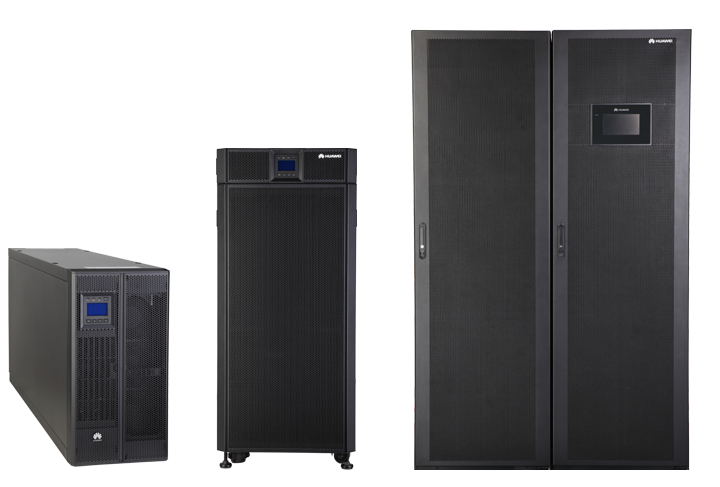

UPS5000-A系列 (30-800kVA)

华为UPS5000-A为三相输入、三相输出的高频塔式UPS系统。UPS5000-A采用在线式双变换技术,基于DSP全数字化控制,具有可靠性高、效率高、占地面积小等优势,可为大型数据中心、安全系统及自动化生产设备等关键负载提供高质量的供电保障。


可靠

  • 138-485Vac超宽输入电压范围,40-70Hz超宽输入频率范围,保证恶劣电网环境下的稳定供电
  • 分层独立式密闭风道,风扇冗余设计,电路板三防漆加厚防护,保证恶劣环境下UPS可靠性
  • 5kA防雷设计,有效降低雷击失效率
  • 辅源等冗余设计,消除单点故障

高效

  • 在线模式下效率最高可达96%,且在低负载率下保持高效率运行
  • 单机并机系统均支持ECO模式,效率可达99%以上

易用

  • 兼容机架塔式安装,30-120kVA可置于19英寸标准机架内
  • 输出功率因数为1,对于PF>0.5的容性、感性负载不降额,带载能力强
  • 电池节数30-40节可调,实现电池的精确配置及利旧

智能

  • 智能充放电管理及电池休眠功能延长电池寿命50%
  • 标配LCD显示屏,支持多种语言,实时显示系统运行状态
  • 标配SNMP功能,支持RS485、干接点等多种接口,易于组网,管理投资小
  • NetEco智能网管系统,轻松实现对UPS的集中监控

30kVA-120kVA参数

型号 UPS5000-A-30K UPS5000-A-40K UPS5000-A-60K UPS5000-A-80K UPS5000-A-120K
容量 30kVA/30kW 40kVA/40kW 60kVA/60kW 80kVA/80kW 120kVA/120kW
输入
输入制式 三相五线
额定输入电压 380/400/415Vac
输入电压范围 138-485Vac
额定频率 50/60Hz
输入频率范围 40-70Hz
输入功率因数 0.99
输入电流谐波 ≤3%
旁路输入制式 三相五线
旁路输入电压 380/400/415Vac
旁路输入频率 50/60±6Hz
电池电压 384Vdc (12V电池节数30到40可调, 默认32节 )
输出
输出制式 三相五线
电压 380/400/415Vac±1%
频率 同步状态,跟踪旁路输入(正常模式),50/60Hz±0.25%(电池模式)
波形失真 THDv<1%
输出功率因数 1
过载能力 110%负载60min后转旁路;125%负载10min后转旁路;150%负载1min后转旁路
环境
工作温度 0-40℃
储存湿度 -40-70℃
相对湿度 0%-95%(无冷凝)
工作海拔高度 海拔高度不应超出1000m,若超出1000m 时按IEC62040-3规定降额使用
噪音 ≤58dB ≤64dB
其他
高×宽×深 (mm) 500×264×800 1020×440×850
重量 70kg 200kg 240kg
通讯 干接点、RS485、SNMP


200kVA-800kVA参数

额定容量 200kVA/200kW 300kVA/300kW 400kVA/380kW 500kVA/475kW 600kVA/480kW 800kVA/760kW
高×宽×深 (mm) 2000×600×850 2000×1200×850 2000×2400×850
重量 360kg 550kg 900kg 1000kg 1100kg 1600kg
输入
主路输入制式 三相五线
额定输入电压 380/400/415V AC
输入电流谐波失真 ≤3%
输入功率因数 0.99
旁路输入制式 三相五线
旁路额定电压 380/400/415V AC
旁路频率范围 50/60±6Hz
电池电压 360-480Vdc(30-40节,电池节数可调,默认32节)
输出
输出制式 三相五线
额定电压 380/400/415V AC±1%
输出频率 同步状态下,跟踪旁路输入(在线模式下); 50/60Hz±0.1%(电池模式)
波形失真 THDv<1%
输出功率因数 1 0.95 0.8 0.95
系统效率 96%
环境
工作温度 0-40℃
储存温度 -40-70℃
相对湿度 0%-95%(无冷凝)
工作海拔高度 海拔高度不应超出1000m,若超出1000m 时按IEC62040-3规定降额使用
噪音 <65dB <67dB <70dB <72dB
其他
认证与标准 泰尔、CE、CB等
通讯功能 干接点、RS485、SNMP

UPS5000-A 30kVA-120kVA的主要选配件包括

类别 选配件
选配卡 --干接点扩展卡
环境监控组件 --环境温湿度传感器
--电池温度传感器
其他 --抗震组件

UPS5000-A 200kVA-800kVA的主要选配件包括

类别 选配件
选配卡 --干接点扩展卡
--反灌保护卡
配电组件 --输入配电柜
--输出配电柜
--电池开关盒
--电池分开关盒
电池管理组件 --电池巡检仪
--电池接地故障仪
环境监控组件 --环境温湿度传感器
--电池温度传感器
其他 --IP21组件
--抗震组件
