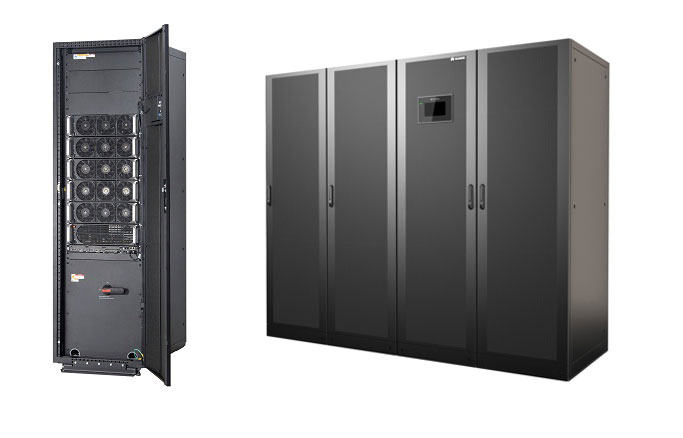

UPS5000-E系列 (40-800kVA)

UPS5000-E采用在线式双变换和部件全模块化冗余设计,基于DSP全数字化控制,具有高效率、高功率密度、高可用性等特点。华为UPS5000-E聚焦于可靠、节约、智能、简易的解决方案,是中大型数据中心、服务器机房、安全系统及自动化生产设备等关键负载的理想电源保障,可广泛应用于电信、金融、网络、证券、交通、政府等众多关键业务领域.


可靠

  • 138-485Vac超宽输入电压范围,40-70Hz超宽输入频率范围,保证恶劣电网环境下的稳定供电
  • 控制模块及辅源冗余设计,系统高度可靠
  • 5kA防雷设计,有效降低雷击失效率
  • 风扇容错能力强,一路风扇损坏可带50%载,两路风扇损坏可带30%载


高效

  • 超高效率,可达96%,UPS最常用负载率(20%-40%)即为效率最高段(95-96%)
  • ECO模式,效率达99%以上
  • 智能轮换休眠技术,保持系统冗余同时提升系统的效率


易用

  • 功率模块、监控模块、旁路模块、控制模块均为模块化设计,且均支持在线热插拔,可在线扩容,模块更换时间极少,安装、扩容、维护极其简易
  • 电池节数30-40节可调,容错能力强,易于维护
  • 输出PF=1,对于感性容性负载不降额,输出端可带更多负载,节省用户系统投资
  • 模块功率密度可达40kVA/3U,业界最高;单机最大可扩展到800kVA


智能

  • 智能充放电管理及电池休眠功能延长电池寿命50%
  • 标配七英寸彩色LCD触摸显示屏,支持多种语言,实时显示系统运行状态
  • 标配SNMP功能,支持RS485、干接点等多种接口,易于组网,管理投资小
  • NetEco智能网管系统,轻松实现对UPS的集中监控


型号 UPS5000-E- 120K-F120 UPS5000-E- 200K-F200 UPS5000-E- 320K-F320 UPS5000-E-480K-F480 UPS5000-E- 600K-F600 UPS5000-E- 800K-F800
额定容量(kVA/kW) 40-120 40-200 40-320 40-480 40-600 40-800
输入
主路 额定输入电压 380/400/415Vac
输入电压范围 138-485Vac;305-485Vac不降额,138-305Vac线性降额至40%
输入制式 三相五线
输入频率范围 40-70Hz
输入电流谐波分量 THDi<3%(线性满载);THDi<5%(非线性满载)
输入功率因数 0.99
旁路 额定输入电压 380/400/415 Vac
旁路同步跟踪范围 50/60±6Hz
输入制式 三相五线
电池 电池电压 360-480Vdc
输出
输出制式 三相五线
电压 380/400/415Vac±1%
频率 同步状态,跟踪旁路输入(市电模式),50/60Hz±0.1%(电池模式)
波形失真 100%线性负载下THDv<1%,100%非线性负载下THDv<3%
输出功率因数 1
系统效率 96%
过载能力 逆变过载能力:110%负载60min后转旁路,125%负载10min后转旁路;150%负载1min后转旁路 旁路过载能力:135%负载长期运行,<1000%负载,100ms
环境
工作温度 0-40℃
储存温度 -40-70℃
相对湿度 0%-95%(无冷凝)
工作海拔高度 海拔高度不应超出1000m,若超出1000m,每100m降额1%
噪音 <65dB <68dB <70dB
EMC 符合CE(EN/IEC 62040-2; IEC61000-4-2; EN61000-4-3; EN61000-4-6)
安全标准 符合CE/CB(EN/IEC 62040-1; YD/T1095-2000; GB/T4715-93)
其他
高×宽×深(mm) 2000×600×850 2000×1200×850 2000×2000×850 2000×2400×850
重量(kg) 227-293 227-359 227-550 693-1050 1045-1500 1185-1800
通讯功能 干接点、RS485、SNMP

主机

华为UPS5000-E每个功率模块的容量为40kVA,同时还提供多种机架供选择,单机架可支持最大容量分别为120kVA、200kVA、320kVA、480kVA、600KVA和800kVA。支持三相输入和三相输出,可根据负载功耗以及冗余需求选择合适的模块数量和机架。



蓄电池

  • 根据负载功率及备电时间选择备电方案


选配件

选配卡
干结点扩展卡 提供了5组继电器输出干接点信号以及5组信号输入接口,可为用户需求实现更为丰富的告警及控制功能
反灌保护卡 提供主路和旁路反灌侦测和保护
并机系统选件
并机线缆 用于并机时连接各个UPS系统
BSC线缆 用于双母线系统母线同步信号传输
配电柜选件(容量200kVA及以下机型使用):
输入配电柜 提供额定容量为630A/4P的输入ATS,额定容量为400A/3P的塑壳2路主、2路旁输出断路器。还提供电气参数测量功能,能测量和显示输入的三相电压、电流、功率因数等。同时提供各路开关状态的信号接口及显示配电柜电源供电状态的三相电源指示灯
输出配电柜 输出配电柜:提供两路额定容量为400A/4P的塑壳输入断路器,额定容量为630A/3P的维修旁路断路器。还提供电气参数测量功能,能测量和显示输入的三相电压、电流、功率因数等。同时提供部分开关状态的信号接口及显示配电柜电源供电状态的三相电源指示灯
其他选配件
电池开关盒 多组电池并联备电情况下用于各分路电池组接入、断开UPS系统的连接控制 BCB-BOX:用于电池组与UPS系统之间接入、断开连接控制,具有过载、短路保护功能及远程控制脱扣功能
顶出风组件 如果机柜需要靠墙安装,需要选配顶出风选件,满足机柜散热要求,适用于容量200kVA以下机型使用
IP21组件 可以防止上方的水滴落机柜内部,使机柜达到IP21的防护等级
抗震组件 加固机柜,使其满足抗震设防9烈度的需求
电池巡检仪 检测单体电池电压、温度、电池组的充放电电流,并通过MODBUS通信协议与上位机通信
电池接地故障仪 监测电池接地是否故障,在对地漏电流超过设定值时及时发出报警信号
温湿度采集板 环境温湿度采集板,客户现场装配
温湿度传感器 检测电池温度,传感器应紧贴于电池表面
