eSight MPLS Tunnel管理组件

隧道技术在网络中已被大量应用。企业会根据业务特点,选择不同的隧道来承载。对带宽、QoS等要求不高的业务,一般选择采用LDP隧道承载;对带宽、时延等要求较高的业务,一般采用MPLS TE隧道承载。为了保障业务的正常运行,管理人员需要了解当前网络中有多少隧道以及隧道的类型、每个隧道的路径、有保护功能的隧道,是否发生切换等。
华为 eSight MPLS Tunnel组件,自动发现网络中已部署的MPLS TE隧道(基于RSVP TE信令的动态隧道和CR-Static信令的静态隧道)、LDP隧道,实时监控隧道,动态呈现网络隧道运行状态的变化,支持主备切换、旁路保护切换等多种场景,实现网络路由的可视化管理。

使用模板配置tunnel隧道策略,更简单高效

通过智能配置工具,进行隧道策略的批量下发,降低出错,提高效率。



自动发现网络中部署的隧道,轻松掌握网络上隧道个数、类型、状态等信息

指定设备或者全网设备,通过“自动发现”功能,将网络上部署的MPLS TE隧道(基于RSVP TE信令的动态隧道和CR-Static信令的静态隧道)、LDP隧道发现到eSight上来。



实时监控隧道,动态呈现网络隧道运行状态的变化

MPLS Tunnel管理组件收到告警后,及时通知用户,隧道状态发生变化。隧道拓扑一目了然的呈现隧道状态,同时可进一步了解链路带宽信息(出接口、入接口、最大链路预留带宽、最大预留带宽等)、链路的接口信息、设备是否使能MPLS能力,有利于问题快速定位。


用户在收到告警后,可从告警界面可直接打开“隧道拓扑”界面,查看隧道状态。


MPLS TE隧道,在主LSP出现故障,进行隧道主备切换或旁路切换时,主备切换或旁路切换之前的隧道路径会在隧道拓扑上被置灰,隧道主备切换状态一目了然。


当LDP隧道发生故障后,拓扑上所有链路置灰,隧道状态一目了然。



提供隧道故障诊断功能,精确定位故障原因和发生故障的节点

支持RSVP-TE隧道、CR-Static隧道、LDP隧道的故障诊断。可一键式诊断沿途各节点路由转发是否正常、标签转发是否正常、各节点相关配置是否正确并且能够给出详细的诊断结果。



和MPLS VPN组件联动,可快速了解隧道故障影响那些业务,业务故障是否由隧道引起。

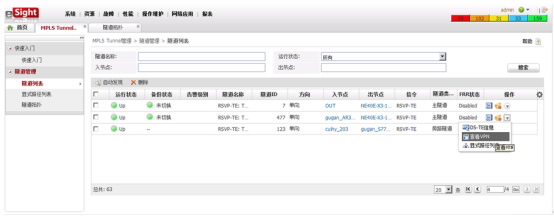

在MPLS VPN组件的业务列表中,可通过“隧道列表”,查看承载VPN的隧道。根据隧道的状态可了解是否是隧道故障引起业务故障。


通过 MPLS Tunnel组件的隧道列表,可快速了解该隧道是否承载VPN业务,承载什么样的VPN业务,从而了解当隧道出现故障时,会影响那些业务。


本组件与eSight 应用平台-专业版/标准版安装在同一服务器上,因此运行环境与eSight 应用平台-专业版/标准版配置要求相同。


描述 数量范围 备注
eSight 应用平台-专业版(含60节点)

eSight 应用平台-标准版(含60节点)
1 必配,eSight应用平台
eSight MPLS Tunnel管理组件 1 必配, eSight MPLS Tunnel管理
