VP9600系列全适配视讯交换平台

HUAWEI VP9600系列是新一代大容量、高性价比、可灵活分配端口、平滑扩容的全适配MCU,是业界首款具有1080p60全编全解超强处理能力的多媒体交换平台。
• 全编全解、每端口多画面MCU,带来极致会议体验
• 最高可达六重备份,稳定可靠
• 支持多级多通道级联以及支持IMS,尤其适合大型组网
• 开放融合, 支持H.320、H.323、 SIP、TIP、ISDN,可与多种UC系统集成

高性能,全适配,极致会议体验

  • 业界首推1080p60全编全解,每端口多画面,给每位与会者提供最佳体验。
  • 采用全新的硬件平台,无需考虑终端的带宽、分辨率、协议,自动实现终端识别和匹配,无需手动设置或预先强制统一参数,具备全适配能力。
  • H.264HP技术使得图像效果更佳的同时节省50%的网络带宽。
  • AAC-LD宽频语音带来CD般音效,三声道音频技术实现听声辨位。
  • 智能辅流适配处理,实现各类与会终端数据共享。

大容量,开放融合,可扩展,保护投资

  • 大容量、可平滑扩容。

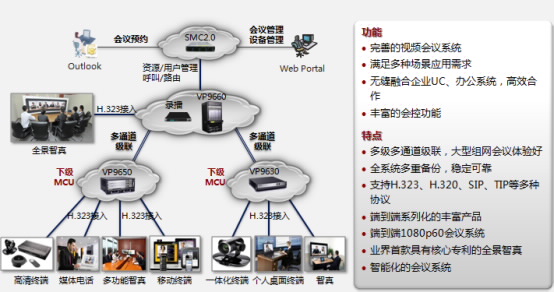

  • 配套华为SMC2.0,提供多级级联、多通道级联、会议录播,便于组网和网络扩建。
  • 标准开放,兼容H.323、H.320、SIP、TIP协议,实现智真、高标清、移动及语音会场的融合会议。
  • 支持与华为eSpace、微软Lync2010™/OCS2007R2 、IBM Sametime、Skype等集成,支持IMS组网。
  • 基于SOAP协议的API,便于与第三方系统对接。
  • 可灵活分配端口,充分发挥MCU能力,提高投资回报率。

方便部署,易于使用

  • 内置GK/WEB,可独立组网。
  • H.460、静态NAT、双网口骑墙、SNP等多种公私网穿越方式,适应各类网络环境。
  • 会议召开更简单,提供Ad hoc、Web预约以及华为特有的主叫呼集等多种会议召集方式。
  • 丰富多样的会控功能:自动多画面、声控切换、DTMF会控、音视频IVR、H.239辅流令牌、终端会场摄像机控制等。
  • 丰富多样的会控功能:自动多画面、声控切换、主席会控、DTMF会控、音视频IVR、H.239辅流令牌、终端会场摄像机控制等。

超强网络适应性,安全可靠

  • H.264 SVC+SEC3.0超强抗丢包处理技术,在网络20%丢包情况下仍可保证音视频会议正常进行。
  • 超强的抗网络抖动能力,最大可达1000ms,保证会议顺利进行。
  • IRC智能调速技术,充分利用网络带宽,保证最优会议效果。
  • H.235(AES256)、SRTP/TLS(AES256)、HTTPS 、SSH等媒体、信令、管理加密,保证会议信息安全。
  • 多重备份机制,保证会议稳定不中断。
  • 采用军工级实时嵌入式操作系统,支持DiffServ(DSCP),  IP Precedence、ARQ等QoS策略。

VP9600系列新一代全适配MCU


项目 通用规格
视频特性 活动图像分辨率 QCIF、CIF、4CIF、288p、 360p、720p、1080p
视频帧率 25fps、30fps、50fps、60fps
辅流分辨率 编解码:QCIF,QVGA, CIF, VGA, 4CIF, SVGA(800x600),XGA(1024x768), SXGA+(1600x1200), 288P(512x288), 360P(640x360), 396P(704x400), 720P,1080P
解码:WXGA, SXGA, XGA+,1920x1200
高清性能 H.264 HP 1080p60全适配
辅流最大支持1080p60,且辅流不占用MCU端口
可平滑扩容,支持端口容量灵活扩展
音频特性 音频特性 宽频语音混音
支持单/双/三声道,听声辨位
协议和标准 多媒体框架协议 ITU-T H.323 、H.320(VP9660/VP9650)、IETF SIP
视频编解码协议 ITU-T H.264、H.264 HP、H.264 SVC、H.263、H.263+、H.263++、H.261
音频编解码协议 AAC-LD、AAC-LC、HWA-LD、G.722.1*、G.722.1C*、G.711a/u、G.722、G.728、G.729A、G.729AB、G.719、iLBC
双流协议 ITU-T H.239、BFCP
网络传输协议 IPv6/IPv4、TCP/IP、FTP/FTPS、RTP、RTCP、HTTP/HTTPS、SNMP 、TELNET、SSH、DNS/DDNS
其他协议和标准 H.221、H.225、 H.235、 H.242、 H.243、 H.245、 H.281、 H.283、H.460、TIP、FECC、RFC2833、 DTMF、SRTP、TLS、T.140、NTP
网络、安全性、可靠性 单路带宽 64Kbps~8Mbps
物理环境适应能力 完善的环境、安规、EMC和可靠性设计,智能热保护自动调节内部温度,保证平稳运行
网络适应能力 SEC™3.0超强纠错技术保障网络丢包率达20%的情况下视频仍流畅,IRC™智能调节技术动态调整视频会议码流带宽,保障会议效果
安全特性 采用HTTPS,保证浏览器访问MCU的安全性
支持H323组网下的H.235加密(信令/媒体),支持SIP组网下的TLS/SRTP加密
可靠性设计 网口备份,提供两个互为备份的千兆网口
芯片备份,华为特有的专利芯片技术
网络接口 GE,1000 Mb,RJ45
FE,100 Mb,RJ45
RS232,RJ45
SFP,千兆光纤接口
业务特性 内置Web、内置GK(VP9650/VP9630)
智真全适配
每端口多画面
自动多画面
48种多画面模式
最大24子画面
自动多通道级联,最大支持5级多通道级联
华为专利技术主叫呼集
Ad hoc会议
通过Web(VP9650/VP9630)、Outlook预约会议
邮件通知功能
URI呼叫
多种会议模式和会控功能
支持指定主席及主席会控
终端DTMF会控
音视频IVR
字幕叠加
自动能力协商
16:9和4:3视频格式自动调整
视频关闭/开启功能
支持锁定辅流令牌、支持锁定视频源
支持摄像机控制
公私网穿越 同时支持标准H.460、静态NAT、华为专利SNP、骑墙等方式
融合互通 支持与华为eSpace、微软Lync2010™/OCS2007R2、IBM Sametime集成
语言 英语、法语、德语、西班牙语、俄语、简体中文、繁体中文、日语
维护管理 支持SSH
支持远程升级
支持资源统计
支持硬件状态诊断
支持CDR话单统计
支持MCU信息导入导出
支持常用会议参数配置
异常状态告警
物理特性 工作温度 0℃~45℃
相对湿度 5 %~ 90%  (非冷凝)
气压 63 ~ 106KPa
MTBF   >10万小时
MTTR  <0.5小时
认证 中国入网认证、CCC、CE、WEEE、ROHS、REACH、FCC、UL、VCCI-A、GOST、C-TICK

  VP9630 VP9650 VP9660
容量 12路1080p60
=24路1080p30
=48路720p30
=96路4CIF
36路1080p60
=72路1080p30
=144路720p30
=288路4CIF
96路1080p60
=192路1080p30
=384路720p30
=768路4CIF
尺寸 裸机尺寸:442mm*450mm*86.1mm(宽*深*高)(2U)
包装尺寸:780mm*580mm*260mm(长*宽*高)(2U)
裸机尺寸:436mm*420mm*219.5mm(宽*深*高)(5U)
包装尺寸:720mm*720mm*470mm(长*宽*高)(5U)
裸机尺寸:436mm*420mm*886.2mm(宽*深*高)(20U)
包装尺寸:720mm*720mm*1125mm(长*宽*高)(20U)
重量  净重: 16Kg
毛重: 22Kg
净重:21Kg
毛重: 45Kg
净重:58Kg
毛重: 107Kg
供电参数 交流电压:100 ~ 240V 50/60HZ
整机功耗:< 400W
交流电压:100 ~ 240V 50/60HZ
直流电压:-48 ~ -60V 整机功耗:< 1100W
交流电压:100 ~ 240V 50/60HZ 直流电压:-48 ~ -60V
< 3000W
备份机制 MCU整机、电源、网口、芯片 MCU整机、电源、媒体板、网口、芯片 MCU整机、电源、主控板单板、媒体板、网口、芯片
应用说明 内置GK&Web,性价比高,功耗小,适用于中小企业的视讯系统,也适合于政府、金融、电力等行业和大型企业的大中型分支机构的多点视讯会议平台 容量大,内置GK&Web,性价比高,适用于大中型企业的视讯系统,也适合于政府、金融、电力等行业和大型企业的大型分支机构的多点视讯会议平台 业界处理能力最强,可靠性最高的全适配MCU,适用于政府、金融、电力等行业和大型企业总部的多点视讯会议平台,也适用于运营商或hosting运营的大型多点视讯会议平台
